Transformatoren warten, reparieren und ersetzen
Wartung und Reparatur für Öl- und Gießharztransformatoren, Zustandsmessung mit Protokoll, und wenn sich der Weiterbetrieb nicht mehr rechnet, ein neuer Transformator samt Lieferung und Anschluss. Alles aus einer Hand.
Bild wurde mit KI generiert
Aufbau, Verschleiß und Instandhaltung
Ein GEAFOL-Gießharztransformator von Siemens kommt ohne Öl aus, ohne Auffangwanne und ohne Luftentfeuchter. Wartungsfrei ist er deshalb nicht.
Leistungen für Öl- und Gießharztransformatoren
Wartung, Zustandsmessung, Reparatur, Leistungserhöhung und Neuanlagen. Der Einstieg geht über die Bauart oder über das Anliegen.
Ein Verteiltransformator fällt selten plötzlich aus. Er kündigt sich an: über Feuchtigkeit im Öl, über Teilentladungen, über eine Wicklungstemperatur, die von Jahr zu Jahr ein Stück höher liegt. Wer diese Signale misst, kann den Austausch planen, statt ihn zu erleiden.
Leistungen nach Bauart. Jede Zelle führt zum passenden Abschnitt.
| Bauart | Wartung | Prüfen und Messen | Reparatur | Leistung und Neuanlage |
|---|---|---|---|---|
| Öltransformatorflüssigkeitsgefüllt | Wartung alle vier JahreReinigung, Verschleißprüfung, Ölprobe | Ölanalyse und Gas-in-Öldazu die elektrischen Messungen | Öl, Durchführungen, DichtungenReclaiming statt Austausch | Ersatz durch Trockentrafohäufig die bessere Lösung im Gebäude |
| GießharztransformatorTrockentransformator | Inspektion alle zwei JahreSichtprüfung, Reinigung, Korrosion | Thermografie und EndoskopieIsolationsmessung, Drehmomente | Eisenkern und AnschlusstechnikEinzelspulen statt Neugerät | Querstromlüfter oder Neugerätbis 40 Prozent mehr Leistung |
Siemens Energy Approved Partner für Trockentransformatoren
Als Siemens Energy AG Approved Partner sind wir Ihr autorisierter Ansprechpartner für Service und Ersatzteile für Trockentransformatoren. Das ist der Unterschied, der im Schadensfall zählt: Originalteile für GEAFOL-Geräte laufen direkt über den Hersteller, statt über den Gebrauchtmarkt.
SI.SERV kommt aus der Instandhaltung industrieller Antriebs- und Energietechnik. Der Transformator ist dort kein Einzelthema, sondern das erste Glied einer Kette, die über Mittelspannungsschaltanlage und Leistungsschalter bis zum Antrieb reicht. Wer an dieser Kette arbeitet, sieht Transformatorenschäden nicht isoliert, sondern zusammen mit dem, was sie im Netz auslösen.
Für Öltransformatoren gilt die Partnerschaft nicht. Wartung, Ölanalyse und Reparatur übernehmen wir dort genauso, nur eben ohne diesen Herstellerstatus. Fällt eine Einspeisung ungeplant aus, greift unser Notfallservice. Ersatzteile und Neugeräte laufen über unseren Onlineshop, Reparaturen an weiteren Betriebsmitteln über den Reparatur-Service.
Transformator brummt, wird heiß oder riecht: was dahintersteckt
Keines dieser Zeichen ist für sich ein Notfall. Zusammen sind sie der Hinweis, den Wartungstermin vorzuziehen statt ihn abzuwarten.
Der Transformator brummt lauter als früher
Ein Trafo brummt im Takt der Netzfrequenz, das ist normal. Wird das Geräusch lauter, unregelmäßig, oder kommt ein Knacken dazu, deutet das auf lockere Kernbleche oder mechanisch verlagerte Wicklungen hin. Beides gehört gemessen.
Die Wicklungstemperatur steigt
Spricht die Kaltleiterauswertung öfter an als früher, ist entweder die Last gestiegen oder die Kühlung schlechter geworden. Im zweiten Fall ist eine Reinigung oft schon die ganze Maßnahme.
Staub, Ablagerungen und dunkle Stellen
Auf einem Gießharztransformator wirkt Staub wie eine Decke: Die Kühlung fällt ab, die Isolation altert schneller. Dunkle Verfärbungen auf der Gießharzoberfläche zeigen, dass die Stelle schon heißer war, als sie sein sollte.
Es riecht nach heißem Lack oder Ozon
Ein stechender Geruch im Transformatorenraum deutet auf Überhitzung oder auf Teilentladungen hin. Das ist der eine Punkt in dieser Liste, bei dem Sie nicht bis zum nächsten Termin warten sollten.
Warme Anschlussstellen
Lockere Klemmstellen erzeugen Übergangswiderstand und damit Wärme. In der Thermografie sind sie am eingebauten Gerät sofort sichtbar, lange bevor eine Verbindung durchbrennt. Der häufigste vermeidbare Schaden überhaupt.
Rost am Eisenkern
Kellerräume, Außenstationen und Hallen mit aggressiver Luft setzen dem Kern zu. Rostfahnen an den Blechkanten sind der erste sichtbare Schritt einer Entwicklung, die sich früh stoppen lässt und spät nur noch teuer.
Vier Jahre bei Öl nach DIN EN 60422, zwei Jahre bei Gießharz. Wer den Takt hält, entscheidet über den Austausch selbst, statt ihn zu erleiden.
Bild wurde mit KI generiert
Öltransformator warten: Intervall nach DIN EN 60422
Alle vier Jahre. Dieses Intervall empfiehlt die DIN EN 60422 für die Instandhaltung ölgefüllter Transformatoren, und es ist der Takt, in dem wir arbeiten. Bei hoher Auslastung, staubiger Umgebung oder auffälligen Ölwerten verkürzen wir ihn nach Absprache.
Der Termin bringt zwei Dinge zusammen: die mechanische Durchsicht und die Messung. Ohne Messwerte ist eine Wartung eine Reinigung mit Sichtkontrolle, und die sagt über den Zustand der Isolation nichts aus.
Was zur Wartung eines Öltransformators gehört
- Fachgerechte Reinigung der Anlage, außen wie an den Anschlussstellen
- Prüfung sämtlicher Bauteile auf Verschleiß
- Widerstandsmessung, Übersetzungsmessung, Leerlauf- und Kurzschlussmessung
- Dielektrische Prüfung

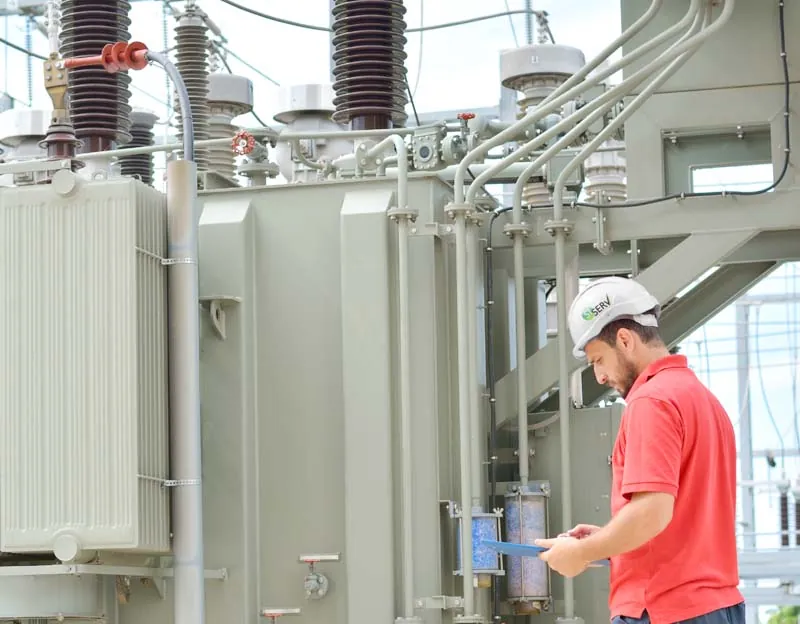

- Ölanalyse mit Probenahme vor Ort
- Auf Wunsch eine Gas-in-Öl-Analyse, wenn die Werte dazu Anlass geben
Das Isolieröl kühlt und isoliert zugleich. Es altert, nimmt Wasser auf und löst Gase, die bei Teilentladungen oder lokaler Überhitzung entstehen. Eine Probe kostet wenig und beantwortet die Frage, die man einem Trafo von außen nicht ansieht: Wie steht es um die Isolation im Inneren?
Gießharztransformator warten: Intervall und Umfang
Alle zwei Jahre, durch Fachpersonal.
Gießharztransformatoren gelten als praktisch wartungsfrei. Das heißt: kein Öl, keine Dichtungen, kein Luftentfeuchter. Es heißt nicht: keine Inspektion.
- Ölzustand bestimmt den Zustand der Isolation
- Verschleißteile wie Dichtungen und Durchführungen altern mit
- Luftentfeuchter braucht regelmäßig neues Trockenmittel
- Aufstellung mit Auffangwanne und Brandschutzauflagen
- Staub auf den Wicklungen senkt die Kühlwirkung messbar
- Korrosion am Eisenkern ist der häufigste Schadensbefund
- Anschlussstellen lockern sich durch Temperaturwechsel
- Schwer brennbar und selbstverlöschend, deshalb geringere Auflagen am Aufstellort
- Sichtprüfung durch eine Fachkraft, dokumentiert
- Beurteilung der äußeren Isolierteile
- Kontrolle der Anschlussstellen und der Anzugsmomente
- Fachgerechte Reinigung nach den Vorgaben des Herstellers
- Prüfung auf Korrosion, bei Bedarf Nachlackierung
- Nachrüstung fehlender oder verschlissener Ersatzteile
Transformator prüfen: Messungen, Ölanalyse und Thermografie

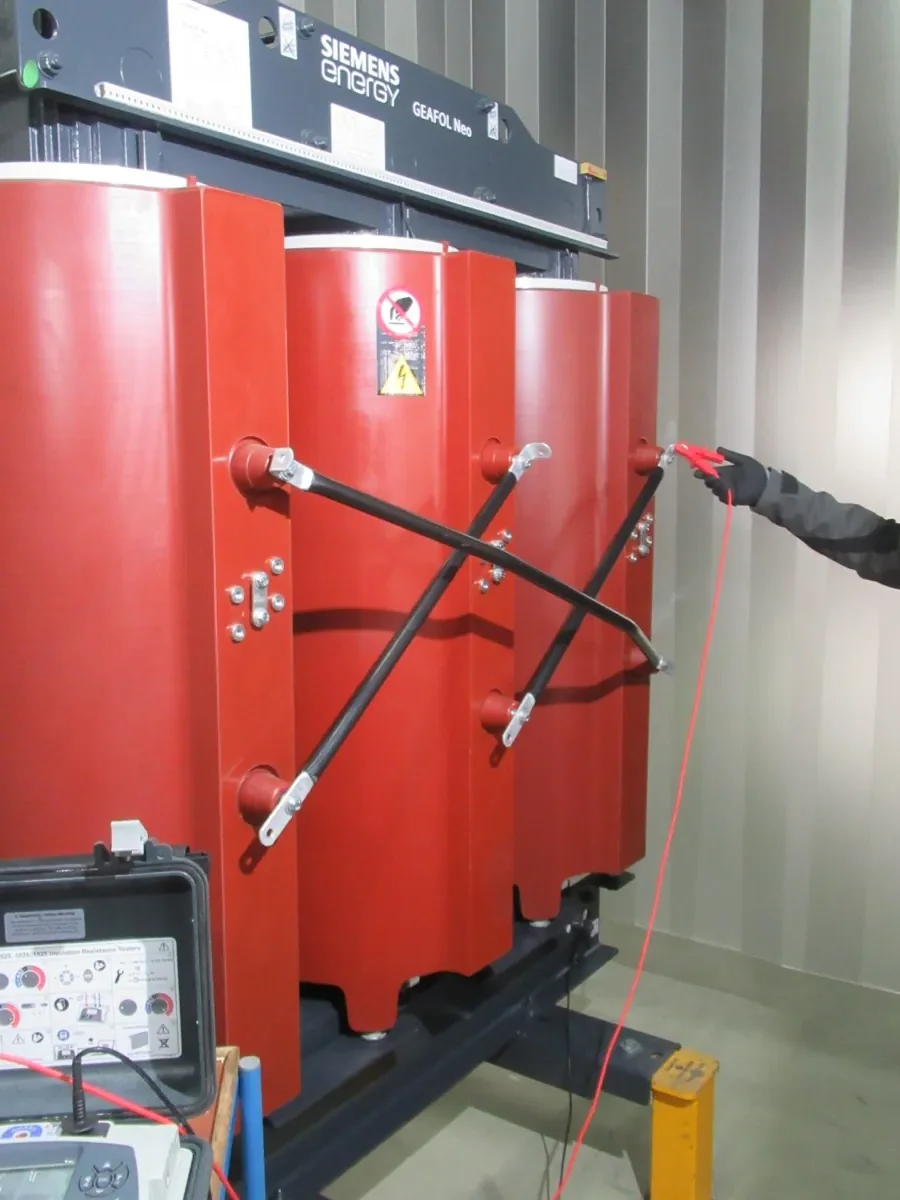

Elektrische Messungen an den Wicklungen, eine Isolationsmessung und, je nach Bauart, Ölanalyse oder Thermografie. Zusammen ergeben sie ein Bild, das eine Sichtprüfung allein nicht liefert.
-
Widerstandsmessung
zeigt Übergangswiderstände an Anschlüssen und Wicklungsfehler -
Leerlaufmessung
bewertet Eisenverluste und den Zustand des Kerns -
Isolationsmessung
Widerstand zwischen Wicklungen und gegen Erde -
Ölanalyse und Gas-in-Öl
Wassergehalt, Säurezahl, gelöste Gase als Frühwarnung -
Endoskopie
Blick in Kühlkanäle und Zwischenräume ohne Demontage
-
Übersetzungsmessung
prüft das Verhältnis der Wicklungen und die Anzapfungen -
Kurzschlussmessung
weist mechanische Verformung der Wicklungen nach -
Dielektrische Prüfung
bei Öltransformatoren, gegen die Durchschlagfestigkeit -
Thermografie
findet warme Anschlussstellen im Betrieb, ohne Abschaltung -
Drehmomentkontrolle
dokumentierte Anzugsmomente an allen Klemmstellen
Sie bekommen die Messwerte als Protokoll, nicht als mündliche Einschätzung. Das ist die Grundlage, auf der sich beim nächsten Termin eine Entwicklung ablesen lässt.
Durchführungen, Dichtungen, Lüfter, bei Gießharzgeräten sogar einzelne Spulen. Der komplette Austausch ist die Ausnahme, nicht die Regel.
Bild wurde mit KI generiert
Öltransformator reparieren: Öl, Durchführungen, Dichtungen
In vielen Fällen genügt eine Aufbereitung des vorhandenen Öls, ein kompletter Wechsel ist nicht immer nötig. Was ansteht, entscheidet die Ölanalyse, nicht das Baujahr.
Isolieröl wechseln oder aufbereiten
Ist das Öl gealtert, aber der Transformator im Übrigen gesund, ist Reclaiming meist der günstigere Weg: Das Öl wird gereinigt, getrocknet und entgast, statt entsorgt und ersetzt.
Verschleißteile tauschen
Durchführungen, Porzellankörper, Anschlussbolzen und Dichtungen altern zuerst. Sie lassen sich einzeln ersetzen, ohne dass der Transformator das Werk verlässt.
Oberspannungsanschluss auf Stecktechnik umbauen
Der Umbau von konventionellen Oberspannungsanschlüssen auf Steckverbindungen vereinfacht spätere Arbeiten und verkleinert den nötigen Berührungsschutz am Aufstellort.
Luftentfeuchter und Schutzeinrichtungen
Trockenmittelpatronen im Luftentfeuchter werden gewechselt. Fehlt ein Hermetikschutzblock oder ein Thermostat, rüsten wir beides nach.
Gießharztransformator reparieren: Eisenkern, Lüfter, Anschlüsse
Gießharztransformatoren werden für eine Lebensdauer um zwanzig Jahre ausgelegt. Die Arbeiten, die diese Spanne verlängern, setzen an drei Stellen an.
Eisenkern nachbehandeln
Korrosion am Kernpaket ist der Befund, den wir am häufigsten sehen, besonders in feuchten Kellerräumen und in Werkshallen mit aggressiver Luft. Der Kern wird gereinigt und neu behandelt, bevor der Rost in die Bleche zieht.

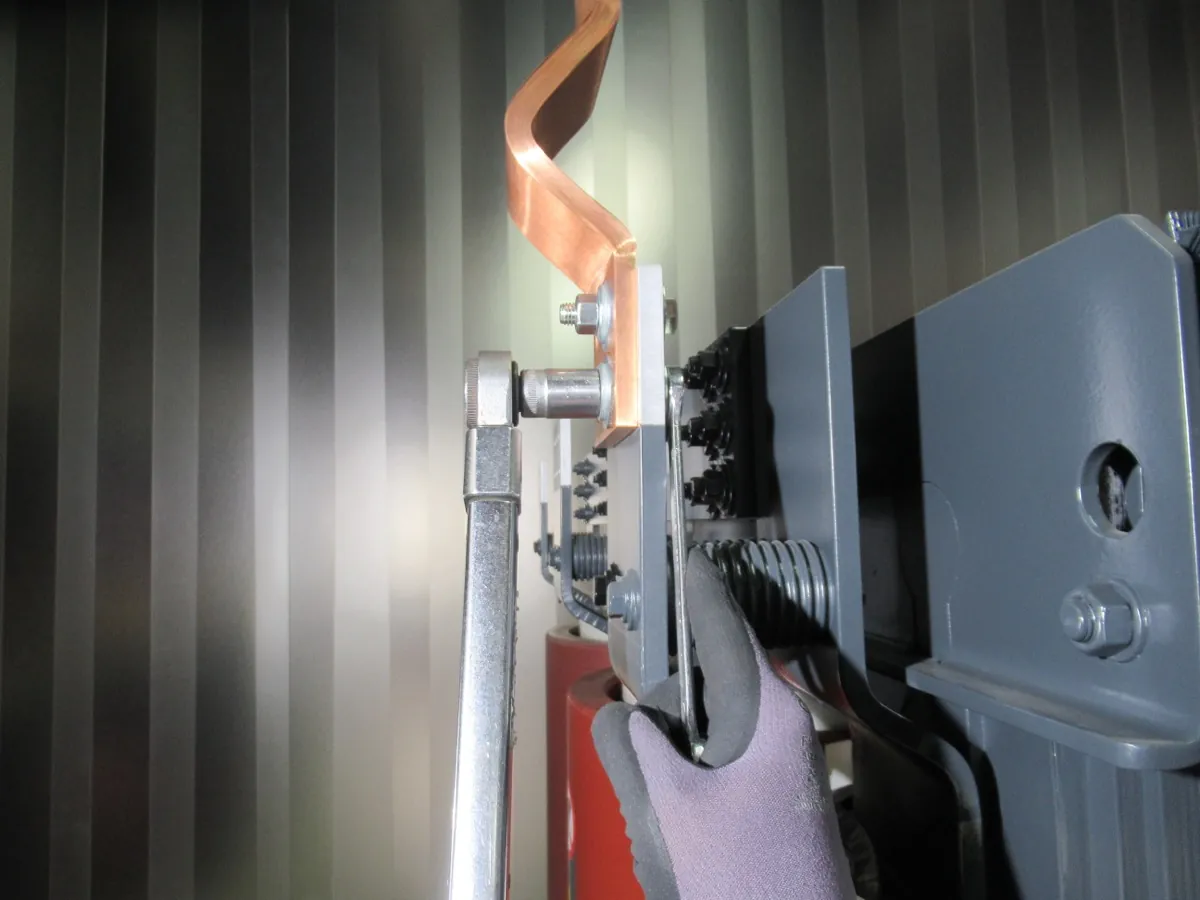

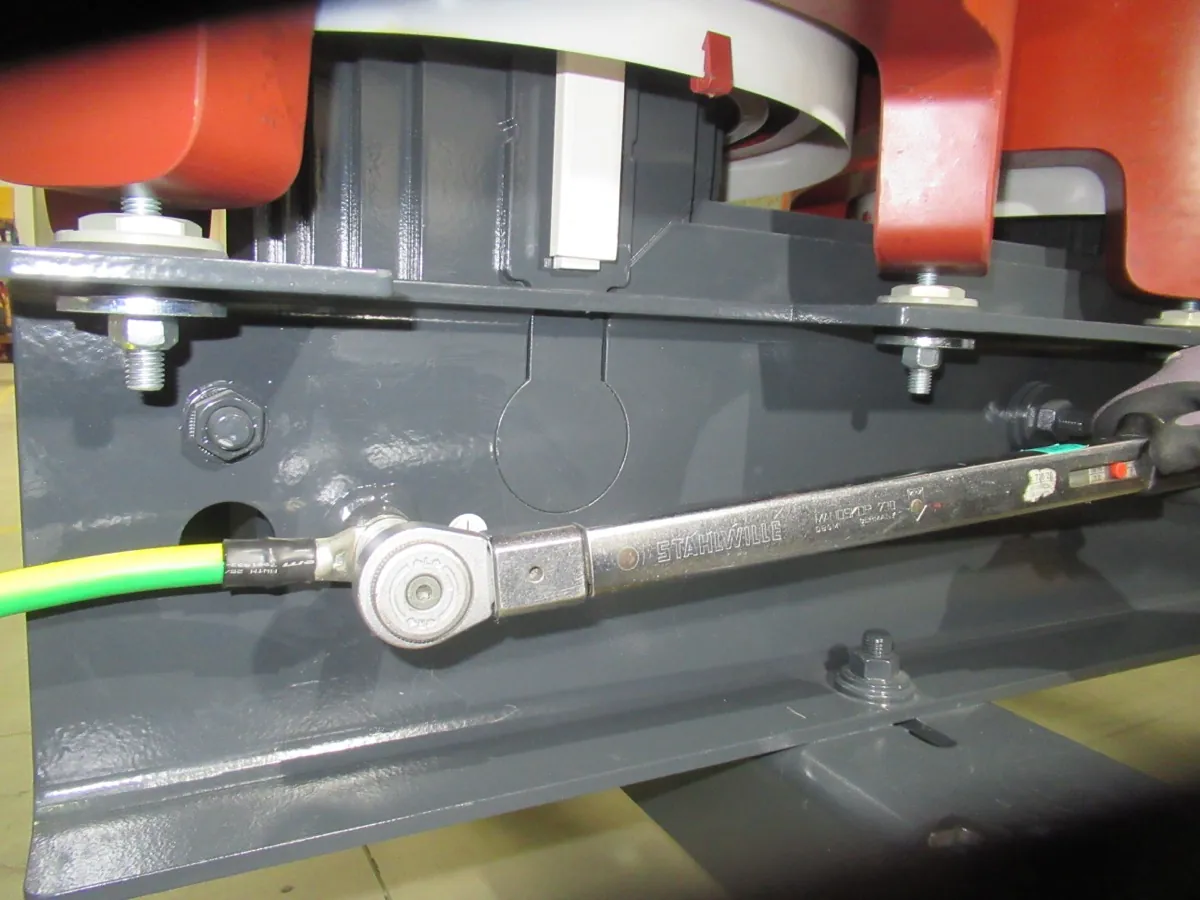

Anzugsmomente prüfen und dokumentieren
Jeder Lastwechsel bringt Wärmedehnung mit sich, und über Jahre lockern sich Klemmstellen. Eine lose Verbindung erzeugt Übergangswiderstand, der Übergangswiderstand erzeugt Wärme, und die Wärme lockert weiter. Wir prüfen die Momente gegen die Herstellervorgabe und halten sie schriftlich fest.
Ersatzteile über den Hersteller
Als Approved Partner von Siemens Energy beziehen wir Ersatzteile für Trockentransformatoren direkt beim Hersteller. Bei GEAFOL-Geräten lassen sich einzelne Spulen tauschen, weil Ober- und Unterspannungswicklung getrennt vergossen sind.
Transformator-Leistung erhöhen: Querstromlüfter nachrüsten
Wächst die Last am Standort, ist der Austausch nicht der einzige Weg. Eine aktive Belüftung holt aus dem vorhandenen Gerät spürbar mehr heraus.
Die Belastbarkeit eines Gießharztransformators wird durch die zulässige Wicklungstemperatur begrenzt, nicht durch das Kupfer. Querstromlüfter unter den Wicklungen führen die Wärme schneller ab, und damit steigt die Leistung, die das Gerät dauerhaft abgeben darf. Für GEAFOL-Transformatoren gibt Siemens dafür bis zu 40 Prozent an.
Ob sich das bei Ihrer Anlage rechnet, hängt an der heutigen Auslastung, an der Aufstellsituation und an der Frage, wie lange der Transformator noch laufen soll. Wir sehen uns das vor Ort an und rechnen es gegen einen Neukauf.
Auslegung, Lieferung, Einbringung, Anschluss und Messprotokoll. Bei engen Kellerräumen ist die Einbringung die eigentliche Planungsaufgabe.
Bild wurde mit KI generiert
Neuen Transformator kaufen: Lieferung, Aufstellung, Anschluss
Wenn sich Reparatur oder Retrofit nicht mehr rechnen, liefern wir das neue Gerät und bauen es ein. Sie brauchen dafür keinen zweiten Auftragnehmer.
Die Entscheidung fällt selten am Baujahr. Sie fällt an drei Zahlen: der Verlustleistung im Dauerbetrieb, der Restlaufzeit, die Sie für den Standort planen, und dem Aufwand, den die nächsten zwei Wartungen kosten würden. Liegen die Messwerte aus der letzten Prüfung vor, ist das eine Rechnung und keine Schätzung. Genau deshalb steht die Diagnose auf dieser Seite vor dem Verkauf.
Aus Lastgang, Spannungsebene und Aufstellort ergeben sich Leistung, Schaltgruppe, Anzapfungen und Kühlart. GEAFOL-Gießharztransformatoren decken 100 bis 3.150 kVA bei Spannungen bis 36 kV ab.
Beim Wechsel von Öl auf Trockentransformator entfallen Auffangwanne und ein Teil der Brandschutzauflagen. Dafür rückt die Raumlüftung in den Vordergrund, weil die Verlustwärme abgeführt werden muss.
Transport, Einbringung in den Trafoblock und Aufstellung auf dem Fundament organisieren wir mit. Bei engen Kellerräumen ist die Einbringung häufig die eigentliche Planungsaufgabe, nicht das Gerät.
Ober- und Unterspannungsanschluss, Erdung, Temperaturüberwachung und, falls vorgesehen, Querstromlüfter. Zum Abschluss die Messungen aus dem Abschnitt Prüfen und Messen, dokumentiert als Ausgangswert für die spätere Wartung.
Bemessungsleistung in kVA, Ober- und Unterspannung, Schaltgruppe, Bauart und der Aufstellort. Wenn Sie ein bestehendes Gerät ersetzen, reicht ein Foto des Typenschilds. Daraus lässt sich fast alles ableiten, und wir sehen sofort, ob sich die Baugröße geändert hat.
Ökodesign-Verordnung: Muss ein alter Transformator getauscht werden?
Nein. Seit dem 1. Juli 2021 gilt die zweite Stufe der EU-Verordnung 548/2014, und die betrifft neu in Verkehr gebrachte Geräte. Ein vorhandener Transformator darf weiterlaufen.
In der Praxis führt das regelmäßig zu einer Fehlannahme: Weil ein älterer Transformator die heutigen Wirkungsgradstufen nicht erreicht, wird der Austausch für zwingend gehalten. Das ist er nicht. Er kann wirtschaftlich sinnvoll sein, wenn die Verlustleistung hoch und die Laufzeit lang ist, aber das ist eine Rechnung, keine Vorschrift.
Regelmäßige Wartung ist die Bedingung, unter der ein Weiterbetrieb sauber funktioniert. Sie hält den Zustand nachweisbar und verschiebt die Entscheidung über einen Austausch dorthin, wo sie hingehört: in eine Planung mit Vorlauf.
Normen, an denen wir uns orientieren
Transformatorenraum: Brandschutz, Lüftung und Geräusch
Trockentransformatoren der Brandklasse F1 brauchen am Aufstellort keine zusätzlichen Brandschutzmaßnahmen. Das ist der Grund, warum sie in Gebäuden so verbreitet sind, und der Punkt, an dem beim Umbau die meisten Fragen auftauchen.
Brandschutz nach DIN EN 61936-1
Die Norm unterscheidet nach Transformatorenart und Klasse. Bei Flüssigkeitstransformatoren hängen die Auflagen am Ölvolumen, bei Trockentransformatoren an der Brandklasse F0 oder F1.
Raumlüftung berechnen
Die Verlustwärme muss aus dem Raum heraus. Ob der natürliche Luftstrom reicht oder ein Raumlüfter nötig wird, ergibt eine Rechnung aus Verlustleistung, Raumgeometrie und Zulufttemperatur.
Geräusch und Körperschall
Grenzt der Transformatorraum an Büros oder Wohnräume, wird der Körperschall zum Thema. Eine Körperschall-Isolierung unter dem Grundrahmen ist der übliche Weg, nachrüstbar bei laufender Anlage.
Temperaturüberwachung nachrüsten
Gießharztransformatoren werden mit Kaltleiterfühlern in den Wicklungen überwacht. Fehlt die Auswertung oder ist sie defekt, meldet niemand die Übertemperatur, bevor der Schaden da ist. Die Nachrüstung ist ein überschaubarer Eingriff und einer der wenigen, die sich fast immer lohnen.
Vom Typenschild zum Wartungstermin
Bemessungsleistung, Spannungen, Baujahr und Hersteller reichen für eine erste Einschätzung. Ein Foto des Typenschilds ist schneller als jedes Formular.
Wir klären, was sich im laufenden Betrieb messen lässt und wofür eine Freischaltung nötig ist. Daraus ergibt sich das Zeitfenster, meist gekoppelt an einen ohnehin geplanten Stillstand.
Wartung und Messungen laufen an einem Termin. Sie erhalten die Messwerte dokumentiert, mit Befund und, wenn etwas ansteht, mit einer Empfehlung samt zeitlicher Einordnung.
Anfrage zu Transformatoren
Wählen Sie oben Ihr Anliegen. Es erscheinen dann nur die Felder, die für diesen Fall gebraucht werden.
Fragen zu Wartung, Reparatur und Neukauf von Transformatoren
Wie oft muss ein Transformator gewartet werden?
Ein Öltransformator alle vier Jahre, nach dem Intervall der DIN EN 60422. Ein Gießharztransformator wird alle zwei Jahre durch Fachpersonal inspiziert. Bei hoher Auslastung, staubiger Umgebung oder auffälligen Messwerten verkürzt sich das Intervall.
Muss der Transformator für die Wartung abgeschaltet werden?
Für die elektrischen Messungen an den Wicklungen ja, für Thermografie und Sichtprüfung nein. Wir legen die Arbeiten deshalb üblicherweise in einen ohnehin geplanten Stillstand und erledigen alles an einem Termin.
Was kostet die Wartung eines Transformators?
Das hängt an Bauart, Bemessungsleistung, Aufstellsituation und gewünschtem Prüfumfang. Eine belastbare Zahl nennen wir nach der Angabe des Typenschilds und einer kurzen Beschreibung des Aufstellorts, nicht vorher.
Warum brummt mein Transformator lauter als früher?
Das Brummen entsteht durch Magnetostriktion im Eisenkern und ist im Normalbetrieb gleichmäßig. Wird es lauter oder unregelmäßig, deutet das auf lockere Kernbleche oder mechanisch verlagerte Wicklungen hin. Eine Leerlauf- und Kurzschlussmessung zeigt, ob etwas dahintersteckt.
Lohnt sich die Reparatur eines alten Transformators noch?
Häufig ja. Gießharztransformatoren sind aus Einzelkomponenten aufgebaut, einzelne Spulen lassen sich vor Ort tauschen. Bei Öltransformatoren ist oft schon eine Aufbereitung des Isolieröls ausreichend. Ausschlaggebend sind die Messwerte und die geplante Restlaufzeit, nicht das Baujahr allein.
Muss ich einen alten Transformator wegen der Ökodesign-Richtlinie austauschen?
Nein. Die zweite Stufe der EU-Verordnung 548/2014 gilt seit dem 1. Juli 2021 für neu in Verkehr gebrachte Transformatoren. Bestandsanlagen dürfen bei regelmäßiger Wartung weiterlaufen. Ein Austausch kann sich über die Verlustleistung rechnen, verpflichtend ist er nicht.
Kann ein vorhandener Transformator mehr Leistung liefern?
Bei Gießharztransformatoren ja, über den Anbau von Querstromlüftern. Für GEAFOL-Transformatoren gibt Siemens eine Leistungserhöhung von bis zu 40 Prozent durch aktive Lüftung an. Ob die Aufstellsituation das hergibt, klären wir vor Ort.
Liefern Sie auch neue Transformatoren einschließlich Einbau?
Ja. Wir legen das Gerät anhand von Lastgang, Spannungsebene und Aufstellort aus, liefern es, organisieren die Einbringung und schließen es an. Zum Abschluss messen wir die Anlage durch und übergeben das Protokoll als Ausgangswert für die spätere Wartung.
Was sagt eine Ölanalyse über den Transformator aus?
Sie zeigt Wassergehalt, Alterung und gelöste Gase im Isolieröl. Bestimmte Gasmuster entstehen nur bei Teilentladungen oder lokaler Überhitzung. Deshalb ist die Gas-in-Öl-Analyse das Verfahren, mit dem sich ein Schaden im Inneren erkennen lässt, bevor er sichtbar wird.
Warten Sie auch Transformatoren anderer Hersteller?
Ja. Für Trockentransformatoren sind wir Siemens Energy Approved Partner und beziehen Originalteile direkt beim Hersteller. Wartung, Prüfung und Reparatur führen wir auch an Geräten anderer Hersteller durch, nach den einschlägigen Normen und den Vorgaben des jeweiligen Herstellers.
